Sebuah ruang dominan terpusat dengan pengelompokan sejumlah ruang sekunder.
Organisasi terpusat merupakan komposisi terpusat dan stabil yang terdiri dari sejumlah ruang sekunder, dikelompokkan mengeIiIingi sebuah ruang pusat yang luas dan dominan.
Ruang pemersatu terpusat pada umumnya berbentuk teratur dan ukurannya cukup besar untuk menggabungkan sejumlah ruang sekunder di sekelilingnya.
Ruang-ruang sekunder dan suatu organisasi mungkin setara satu sama lain dalam fungsi, bentuk dan ukuran.
Menciptakan suatu konfigurasi keseluruhan yang secara geometnis teratur dan simetris terhadap dua sumbu atau lebih.
Ruang-ruang sekunder mungkin berbeda satu sama lain dalam hal bentuk atau ukurannya sebagai tanggapan terhadap:
• kebutuhan akan fungsi.
• menunjukkan kepentingan relatif.
• lingkungan sekitar.
• kondisi tapak.
Pola sirkuIasi dan pergerakan dalam suatu organisasi terpusat mungkin berbentuk radial, loop, atau spiral.
Hampir dalam setiap kasus pola tersebut akan berakhir di dalam atau di sekeliling ruang pusat.
contoh gambar :
ini adalah gambar denah lapangan olahraga beserta gambar tribun.ini termasuk ruang terpusat karena semua kegiatan berpusat pada lapangan yg berada
di tengah.
ini adalah foto ka'bah dimana ka'bah menjadi pusatnya umat islam berkumpul untuk menunaikan ibadah haji dan semua shalat harus menghadap kiblat yaitu ka'bah.
2. Organisasi Ruang Linear
Suatu urutan dalam satu garis dan ruang-ruang yang berulang.
Organisasi linier pada dasarnya terdiri dari sederetan ruang. Ruang-ruang ini dapat berhubungan secara langsung satu dengan yang lain atau dihubungkan melalui ruang linier yang berbeda dan terpisah.
Organisasi linier biasanya terdiri dan ruang-ruang yang berulang, serupa dalam ukuran, bentuk, dan fungsi.
Ruang-ruang yang secara fungsional atau simbolis penting keberadaannya terhadap organisasi dapat berada di manapun sepanjang rangkaian linier.
Derajat kepentingannya ditegaskan melalui ukuran, bentuk, maupun lokasinya.
Penempatan ruang penting pada bagian tengah rangkaian linier.
Penempatan ruang penting pada ujung rangkaian linier.
Penempatan ruang penting pada titik-titik belok rangkaian linier.
Penempatan ruang penting di luar organisasi linier.
Bentuk organisasi Iinier bersifat fleksibel dan dapat menanggapi terhadap bermacam kondisi dan bentuk tapak. Bentuknya dapat lurus, bersegmen, atau melengkung. Konfigurasinya dapat berbentuk horisontal sepanjang tapak, diagonal menaiki suatu kemiringan, atau berdiri tegak seperti sebuah menara.
Bentuk-bentuk lengkung dan bersegmen pada organisasi linier melingkupi daerah ruang eksterior pada sisi cekungnya dan mengarahkan ruang-ruangnya menghadap ke pusat daerah.
Pada sisi cembungnya bentuk ini tampak menghadang dan memisahkan ruang di hadapannya terhadap Iingkungannya.
contoh gambar :

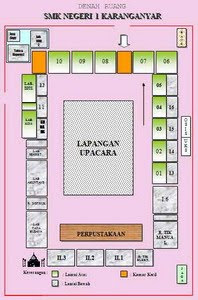

ini adalah gambar denah sekolah, yang ruang-ruang kelasnya tersusunmembentuk organisasi ruang linear.
ini adalah foto susunan bagunan walaupun berbentuk melingkartetapi ini termasuk organisasi ruang linear.
3. Organisasi Ruang Radial
Sebuah ruang pusat yang menjadi acuan organisasi ruang-ruang Iinier yang berkembang menurut arah jari-jari.
Organisasi ruang radial memadukan unsur-unsur organisasi terpusat dan linier. Organisasi ini terdiri dari ruang pusat yang dominan di mana sejumlah organisasi linier berkembang menurut arah jari-jarinya.
Apabila suatu organisasi terpusat adalah sebuah bentuk yang introvert yang memusatkan pandangannya ke dalam ruang pusatnya, maka sebuah organisasi radial adalah sebuah bentuk yang ekstrovert yang mengembang keluar Iingkupnya.
Ruang pusat pada suatu organisasi radial pada umumnya berbentuk teratur. Lengan-lengan liniernya, mungkin mirip satu sama lain dalam hal bentuk dan panjang untuk mempertahankan keteraturan bentuk organisasi secara keseluruhan.
Lengan-lengan radialnya juga dapat berbeda satu sama lain untuk menanggapi kebutuhan-kebutuhan akan fungsi dan konteksnya.
Variasi tertentu dari organisasi radial adalah pola baling-baling.
Susunan ini menghasilkan suatu pola dinamis yang secara visual mengarah kepada gerak berputar mengelilingi ruang pusatnya.
contoh gambar :
Sebuah ruang pusat yang menjadi acuan organisasi ruang-ruang Iinier yang berkembang menurut arah jari-jari.
Organisasi ruang radial memadukan unsur-unsur organisasi terpusat dan linier. Organisasi ini terdiri dari ruang pusat yang dominan di mana sejumlah organisasi linier berkembang menurut arah jari-jarinya.
Apabila suatu organisasi terpusat adalah sebuah bentuk yang introvert yang memusatkan pandangannya ke dalam ruang pusatnya, maka sebuah organisasi radial adalah sebuah bentuk yang ekstrovert yang mengembang keluar Iingkupnya.
Ruang pusat pada suatu organisasi radial pada umumnya berbentuk teratur. Lengan-lengan liniernya, mungkin mirip satu sama lain dalam hal bentuk dan panjang untuk mempertahankan keteraturan bentuk organisasi secara keseluruhan.
Lengan-lengan radialnya juga dapat berbeda satu sama lain untuk menanggapi kebutuhan-kebutuhan akan fungsi dan konteksnya.
Variasi tertentu dari organisasi radial adalah pola baling-baling.
Susunan ini menghasilkan suatu pola dinamis yang secara visual mengarah kepada gerak berputar mengelilingi ruang pusatnya.
contoh gambar :
ini adalah denah suatu bagunan yg posisi ruang-ruangnya berbentuk radial.
ini juga denah bagunan yg berbentuk radial.
4. Organisasi Ruang Cluster
Kelompok ruang berdasarkan kedekatan hubungan atau bersama-sama memanfaatkan satu cirii atau hubungan visual.
Organisasi dalam bentuk kelompok atau “cluster” mempertimbangkan pendekatan fisik untuk menghubungkan suatu ruang terhadap ruang lainnya. Sering kali organisasi ini terdiri dart ruang-ruang yang berulang yang memiliki fungsi-fungsi sejenis dan memiliki sifat visual yang umum seperti wujud dan orientasi.
Di dalam komposisinya, organisasi ini juga dapat menerima ruang-ruang yang berlainan ukuran, bentuk dan fungsinya, tetapi berhubungan satu dengan yang lain berdasarkan penempatan atau alat penata visual seperti simetri atau sumbu.
Karena polanya tidak berasal dari konsep geometri yang kaku, bentuk organisasi ini bersifat fleksibel dan dapat menerima pertumbuhan dan perubahan langsung tanpa mempengaruhi karakternya.
Ruang-ruang cluster dapat diorganisir terhadap suatu titik tempat masuk ke dalam bangunan atau sepanjang alur gerak yang melaluinya.
Ruang-ruang dapat juga dikelompokkan berdasarkan luas daerah atau volume ruang tertentu atau dimasukkan dalam suatu daerah atau volume ruang yang telah dibentuk.
Kondisi simetris atau aksial dapat dipergunakan untuk memperkuat dan menyatukan bagian-bagian organisasi dan membantu menegaskan pentingnya suatu ruang atau kelompok ruang.
contoh gambar :
ini adalah gambar denah salah satu contoh bentuk cluster karna susunan bentuknya berbeda-beda.
ini juga bentuk cluster karna da macam-macam bentuk bagunan yg menjadi satu.
Organisasi grid terdiri dan bentuk-bentuk dan ruang-ruang di mana posisinya dalam ruang dan hubungan antar ruang diatur oleh pola atau bidang grid tiga dimensi.
Sebuah grid diciptakan oleh dua pasang garis sejajar yang tegak lurus yang membentuk sebuah pola titik-titik teratur pada pertemuannya. Apabila diproyeksikan dalam dimensi-ketiga, maka pola grid berubah menjadi satu set unit ruang modular berulang.
Suatu grid di dalam arsitektur paling sering dibangun oleh sistem struktur rangka dari kolom dan balok. Kekuatan mengorganisir suatu grid dihasilkan dari keteraturan dan kontinultas pola-polanya. Pola-pola ini membuat satu set atau daerah titik-titik dan garis-garis referensi yang stabiI dalam ruang-ruang organisasi grid.
Karena sebuah grid tiga dimensi terdiri dari unit-unit ruang modular yang berulang, maka organisasi ini dapat dikurangi, ditambahkan, atau dilapisi, dengan tetap mempertahankan identitasnya sebagai sebuah grid.
Untuk memenuhi persyaratan-persyaratan khusus mengenai dimensi ruang atau untuk menegaskan daerah ruang sirulasi, suatu grid dapat dibuat tidak teratur dalam satu atau dua arah.
Bagian-bagian grid dapat bergeser untuk mengubah kontinuitas visual maupun kontinuitas ruang yang melampaui daerahnya.
Sebagian dari grid dapat dipisahkan dan diputar terhadap sebuah titik dalam pola dasarnya.
Pola grid dapat diputus untuk membentuk ruang utama atau menampung bentuk-bentuk alami tapak.
Kelompok ruang berdasarkan kedekatan hubungan atau bersama-sama memanfaatkan satu cirii atau hubungan visual.
Organisasi dalam bentuk kelompok atau “cluster” mempertimbangkan pendekatan fisik untuk menghubungkan suatu ruang terhadap ruang lainnya. Sering kali organisasi ini terdiri dart ruang-ruang yang berulang yang memiliki fungsi-fungsi sejenis dan memiliki sifat visual yang umum seperti wujud dan orientasi.
Di dalam komposisinya, organisasi ini juga dapat menerima ruang-ruang yang berlainan ukuran, bentuk dan fungsinya, tetapi berhubungan satu dengan yang lain berdasarkan penempatan atau alat penata visual seperti simetri atau sumbu.
Karena polanya tidak berasal dari konsep geometri yang kaku, bentuk organisasi ini bersifat fleksibel dan dapat menerima pertumbuhan dan perubahan langsung tanpa mempengaruhi karakternya.
Ruang-ruang cluster dapat diorganisir terhadap suatu titik tempat masuk ke dalam bangunan atau sepanjang alur gerak yang melaluinya.
Ruang-ruang dapat juga dikelompokkan berdasarkan luas daerah atau volume ruang tertentu atau dimasukkan dalam suatu daerah atau volume ruang yang telah dibentuk.
Kondisi simetris atau aksial dapat dipergunakan untuk memperkuat dan menyatukan bagian-bagian organisasi dan membantu menegaskan pentingnya suatu ruang atau kelompok ruang.
contoh gambar :
ini adalah gambar denah salah satu contoh bentuk cluster karna susunan bentuknya berbeda-beda.
ini juga bentuk cluster karna da macam-macam bentuk bagunan yg menjadi satu.5. Oraganisasi Grid
Organisasi ruang-ruang dalam daerah struktural grid atau struktur tiga dimensi lain.
Organisasi ruang-ruang dalam daerah struktural grid atau struktur tiga dimensi lain.
Organisasi grid terdiri dan bentuk-bentuk dan ruang-ruang di mana posisinya dalam ruang dan hubungan antar ruang diatur oleh pola atau bidang grid tiga dimensi.
Sebuah grid diciptakan oleh dua pasang garis sejajar yang tegak lurus yang membentuk sebuah pola titik-titik teratur pada pertemuannya. Apabila diproyeksikan dalam dimensi-ketiga, maka pola grid berubah menjadi satu set unit ruang modular berulang.
Suatu grid di dalam arsitektur paling sering dibangun oleh sistem struktur rangka dari kolom dan balok. Kekuatan mengorganisir suatu grid dihasilkan dari keteraturan dan kontinultas pola-polanya. Pola-pola ini membuat satu set atau daerah titik-titik dan garis-garis referensi yang stabiI dalam ruang-ruang organisasi grid.
Karena sebuah grid tiga dimensi terdiri dari unit-unit ruang modular yang berulang, maka organisasi ini dapat dikurangi, ditambahkan, atau dilapisi, dengan tetap mempertahankan identitasnya sebagai sebuah grid.
Untuk memenuhi persyaratan-persyaratan khusus mengenai dimensi ruang atau untuk menegaskan daerah ruang sirulasi, suatu grid dapat dibuat tidak teratur dalam satu atau dua arah.
Bagian-bagian grid dapat bergeser untuk mengubah kontinuitas visual maupun kontinuitas ruang yang melampaui daerahnya.
Sebagian dari grid dapat dipisahkan dan diputar terhadap sebuah titik dalam pola dasarnya.
Pola grid dapat diputus untuk membentuk ruang utama atau menampung bentuk-bentuk alami tapak.
contoh gambar :
gambar diatas termasuk bentuk bagunan yg pola organisasi ruangnya adalah grid.
ini adalah gambar pola dan contoh pada bagunan organisasi ruang grid.
sumber :
ocw.gunadarma.ac.id/course/civil-and...of.../organisasi-ruang
gambar diatas termasuk bentuk bagunan yg pola organisasi ruangnya adalah grid.ini adalah gambar pola dan contoh pada bagunan organisasi ruang grid.sumber :
ocw.gunadarma.ac.id/course/civil-and...of.../organisasi-ruang
